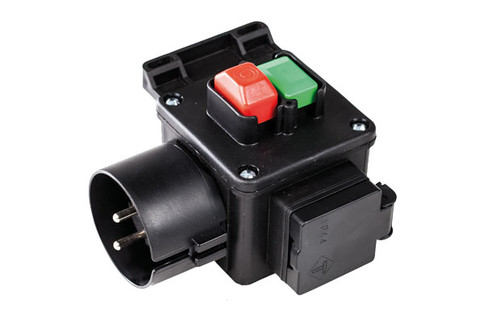

Geräteschalter

Ein-/Ausschalter, mit Schukokragenstecker, zum Anbau am Gerät.

· mit ca. 860 mm langem Motoranschlusskabel

· mit Anschluss für Wicklungsthermostat

Funktionsbeschreibung:

Einschalten:

· Grüne Taste drücken - Motor läuft

Ausschalten während des Laufs:

· Rote Taste drücken - Motor läuft aus

Unterspannungsauslösung:

· Wiederanlaufschutz nach Spannungsausfall

· Auslösung bei Spannungsabsenkung oder Netzausfall - Motor läuft aus

· Nach Spannungsrückkehr kann erneut eingeschaltet werden

Thermokontakt im Motor:

· Schutz bei Übertemperatur der Motorwicklung

· Auslösung bei überschreiten der Wicklungsgrenztemperatur - Motor läuft aus; Einschalten ohne Selbsthaltung ist möglich

· Nach ausreichender Abkühlung des Motors kann erneut eingeschaltet werden

Technische Daten:

· Bemessungsbetriebsspannung Ue: 230V / 50Hz

· Bemessungsbetriebsstrom Ie: 13,5A

· Bemessungsschaltvermögen AC-3: 13,5A / 2,2kW / 230V / 1~

· Schaltkontakte (Hauptstromkreis): Schließer / 2-polig

· Betätigung: mechanisch Ein/Aus, elektrisch Aus

· Bemessungsbetätigungsspannung Uc: 230V / 50Hz

· Schaltzyklen: 50E3

· Schalthäufigkeit: 300/h

· Umgebungstemperatur: -5°C / +40°C

· Schutzart IP: 54

· Gehäuse: PP / schwarz

· Ausführung: Anbau / geschlossen / Tasten links

· Befestigung: 4 Bohrungen Ø 5,4 mm – 68 x 68 mm; 4 Sacklöcher Ø 4,1 mm – 59,5 x 23,5 mm

· Maße L x B x H: ca. 129 x 120 x 112 mm (über alles, ohne Kabel)

· Gewicht: ca. 520 g
